写在前面
主机厂与客户审厂时，除了问「工序做得对不对」「产线能力够不够」，还会问：这根高压线束产品本身按哪份技术要求验收？检验计划从哪来？标志包装运输贮存记录能否和产品码对上？
T/TMAC 289-2025 的公开摘要很清楚：它管的是 新能源汽车高压线束产品——使用条件、技术要求、试验方法、检验规则及标志包装运输贮存——适用于高压线束的 生产与制造。它与 T/SZECC 001-2026（工艺/过程）和 T/CS 119-2025（自动化产线设备）不是同一张地图：工艺问「怎么做」，产线问「设备能力如何」，产品问「成品技术要求与检验规则怎么落」。
本文面向工艺、质量与信息化同事，按 三层标准分责 → 主数据键 → 检验计划模板 → 出厂证据链 → 落地清单 展开，讨论的是 MES / 质检 / 追溯系统里可复用的数据模型与字段设计，而非某一产品功能清单。文中 不复述未公开的条款限值；电测/绝缘/耐压/外观/密封等仅标为 行业通行检验大类；具体限值、试验方法与判定准则以正式标准文本及客户规范为准。
一、先分清：工艺 vs 产线 vs 产品——三层标准一张表

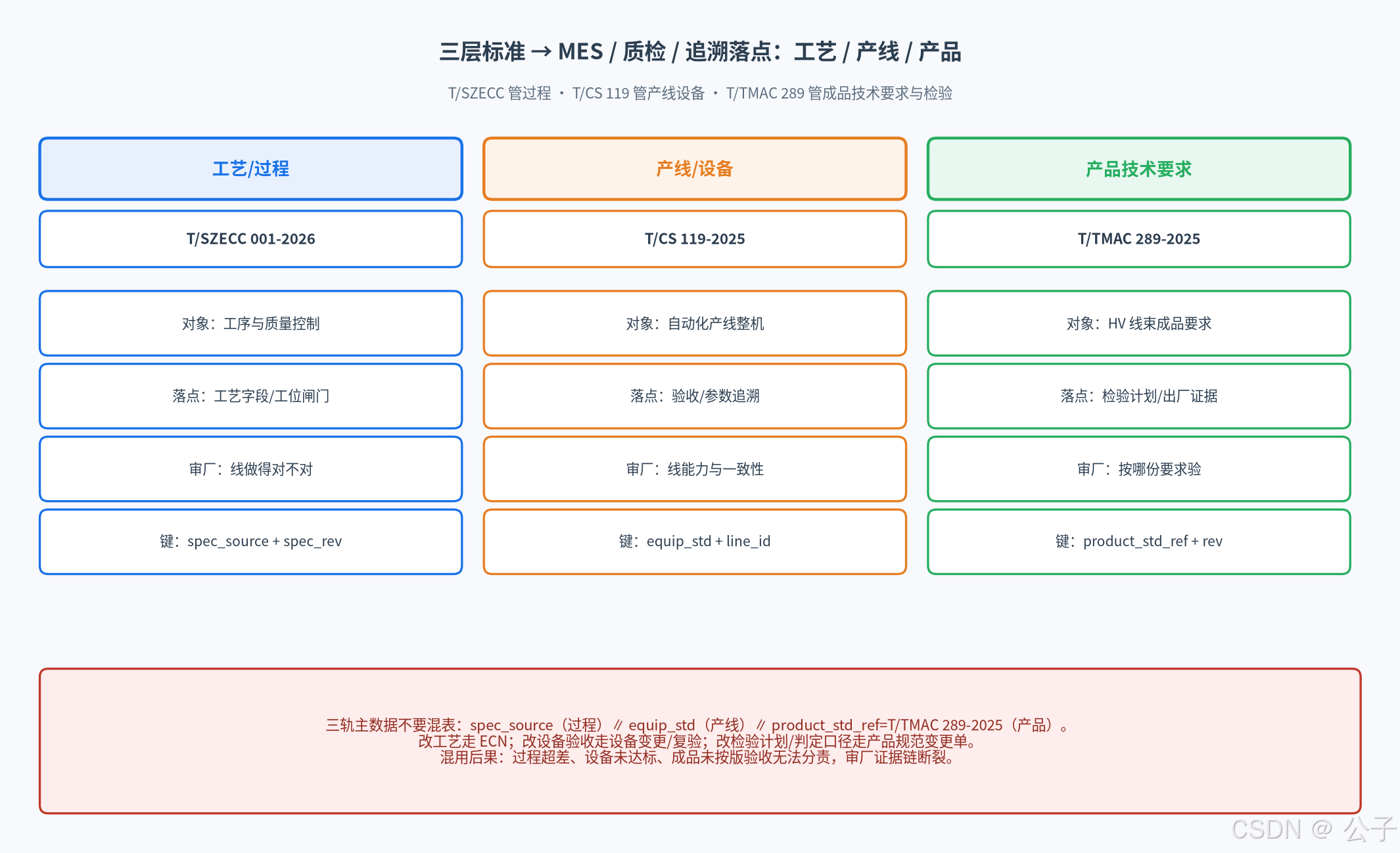

图注：左栏工艺标准进工序字段；中栏产线标准进设备验收；右栏产品标准进检验计划与出厂证据；底部为三轨主数据键建议。
| 维度 | 工艺/过程（例：T/SZECC 001-2026） | 产线/设备（T/CS 119-2025） | 产品技术要求（T/TMAC 289-2025） |
|---|---|---|---|
| 对象 | 工序与过程质量控制 | 自动化生产线整机 | 高压线束成品技术要求 |
| 典型公开结构 | 裁剥/压接/首件-过程-成品等过程项 | 使用条件、技术要求、试验、检验规则、包贮 | 使用条件、技术要求、试验方法、检验规则、标志包装运输贮存 |
| 系统落点 | 工艺主数据、工位 OK/NG | 设备主数据、FAT/SAT、参数 SPC | 产品标准键、检验计划、抽样/判定闸门、出厂证据 |
| 审厂常问 | 这根线做得对不对 | 这条线能力与一致性如何 | 成品按哪份要求验、证据齐不齐 |
实践建议： 质检与追溯主数据用 三轨键 分表存放，禁止揉进同一张「随便改改」的配置页：
spec_source+spec_rev：工艺团标 / 客户图纸 / 企业工艺 → 约束 过程；equip_std（如 T/CS 119-2025）+accept_report_uri+line_id：约束 产线能力；product_std_ref=T/TMAC 289-2025+product_std_rev+use_condition_profile：约束 成品技术要求与检验计划。
改工艺限值走 ECN；改设备验收走设备变更单；改产品检验计划/判定口径走 产品规范变更单（可与客户规范 customer_spec_rev 并联）。三套审计日志分表存放。
公开信息还提醒：团标归口为中国技术市场协会；起草单位以线束与电器制造、电子设备等相关企业为主——说明其读者对象是 产品制造与质量验收方，而不只是工艺员或设备厂商。（本文不展开起草单位名单。）
二、产品标准结构 → 主数据键（先把「引用谁」钉死）
公开摘要给出的章节骨架，可直接翻译成主数据配置键，而无需编造任何数值：
| 公开结构块 | 建议主数据 / 配置键 | 用途 |
|---|---|---|
| 标准身份 | product_std_ref=T/TMAC 289-2025 、 product_std_rev | 审厂第一问：成品按哪版产品团标 |
| 使用条件 | use_condition_profile （环境/电压平台档等配置名， 非编造限值 ） | 同 PN 多工况时选对检验计划分支 |
| 技术要求 | req_group_id / req_item_code | 要求条目 → 检验项母集 |
| 试验方法 | method_code / method_rev | 方法码与设备/治具绑定 |
| 检验规则 | sample_plan_id / judge_gate | 抽样与判定闸门 |
| 标志包装运输贮存 | mark_pack_ship_tpl | 出厂证据模板 |
| 客户叠加 | customer_spec_rev （可选） | 团标 + 客户规范双引用 |
纪律： 工单开立时必须带出 product_std_ref + product_std_rev + use_condition_profile；缺一则检验计划不可激活。版本切换走变更单，禁止操作员手改。
与 09-16 GB/T 37133 / 800V 稿的关系：国标/平台要求可作为 customer_spec_rev 或并行 platform_req_ref 挂接，但 不要覆盖 product_std_ref——团标产品技术要求与客户/平台规范是并联引用，不是互替。
三、技术要求 / 试验方法 / 检验规则 → 检验计划模板

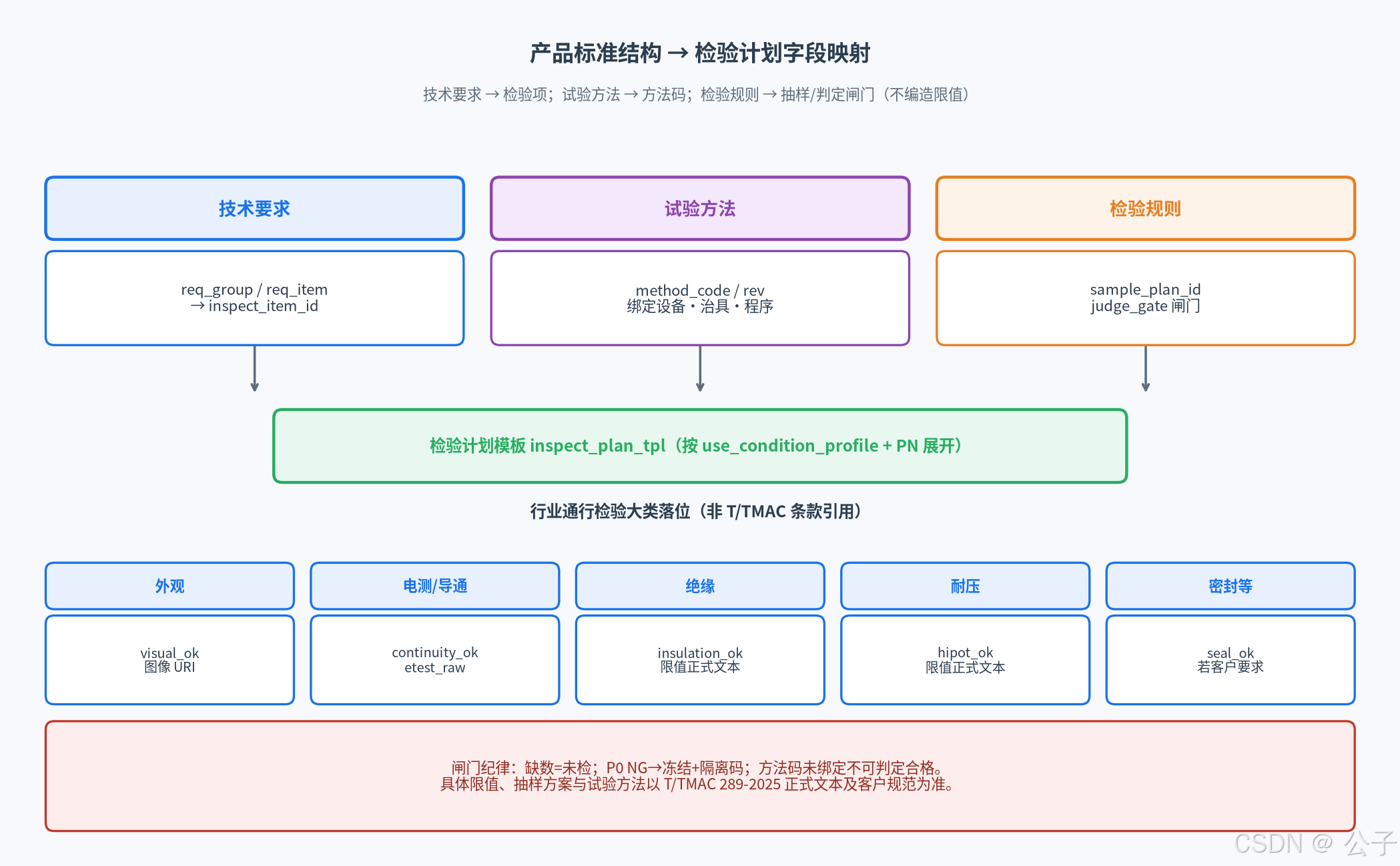

图注：技术要求→检验项；试验方法→方法码；检验规则→抽样/判定闸门；底部行业通行检验大类仅作落位示意。
对信息化与质量同事，务实翻译是三步映射（字段设计模式，非条款限值复述）：
- 技术要求 → 检验项母集 每条要求 → inspect_item_id + 名称 + 所属 req_group + 严重度（P0/P1…由企业/客户定义）。 工单按 use_condition_profile + PN 展开当日生效的检验项清单。
- 试验方法 → 方法码 method_code 绑定设备类型、治具、程序版本、原始记录模板。 同一检验项可有多方法码（例：例行 vs 型式），由 inspect_plan_type 选择。
- 检验规则 → 抽样 / 判定闸门 sample_plan_id ：全检 / 抽检比例或 AQL 策略 以正式文本与客户规范为准 ，系统只存策略 ID 与生效版本。 judge_gate ：OK 放行 / NG 隔离 / 缺数=未检；P0 NG → 冻结 + 隔离码。 首件、巡检、成品、出厂等节点用同一套闸门骨架，节点码区分即可。
行业通行检验大类（落位示意，非 T/TMAC 条款引用）：
| 大类（行业通行） | 建议字段示意 | 说明 |
|---|---|---|
| 外观 | visual_ok / 图像 URI | 行业通行 |
| 电测/导通 | continuity_ok / etest_raw | 行业通行 |
| 绝缘 | insulation_ok （限值以正式文本为准） | 行业通行 |
| 耐压 | hipot_ok （限值以正式文本为准） | 行业通行 |
| 密封/气密 | seal_ok （若客户要求） | 行业通行 |
| 尺寸/压接几何 | 与工艺轨 spec_rev 交叉引用，不在产品轨重复维护限值窗 | 分责 |
关键： 产品轨存的是「验什么、怎么验、抽多少、谁判定」；工艺轨存的是「工序参数与过程公差」。外观合格不能替代压接高度过程窗，反之亦然。
四、标志、包装、运输与贮存 → 出厂证据链

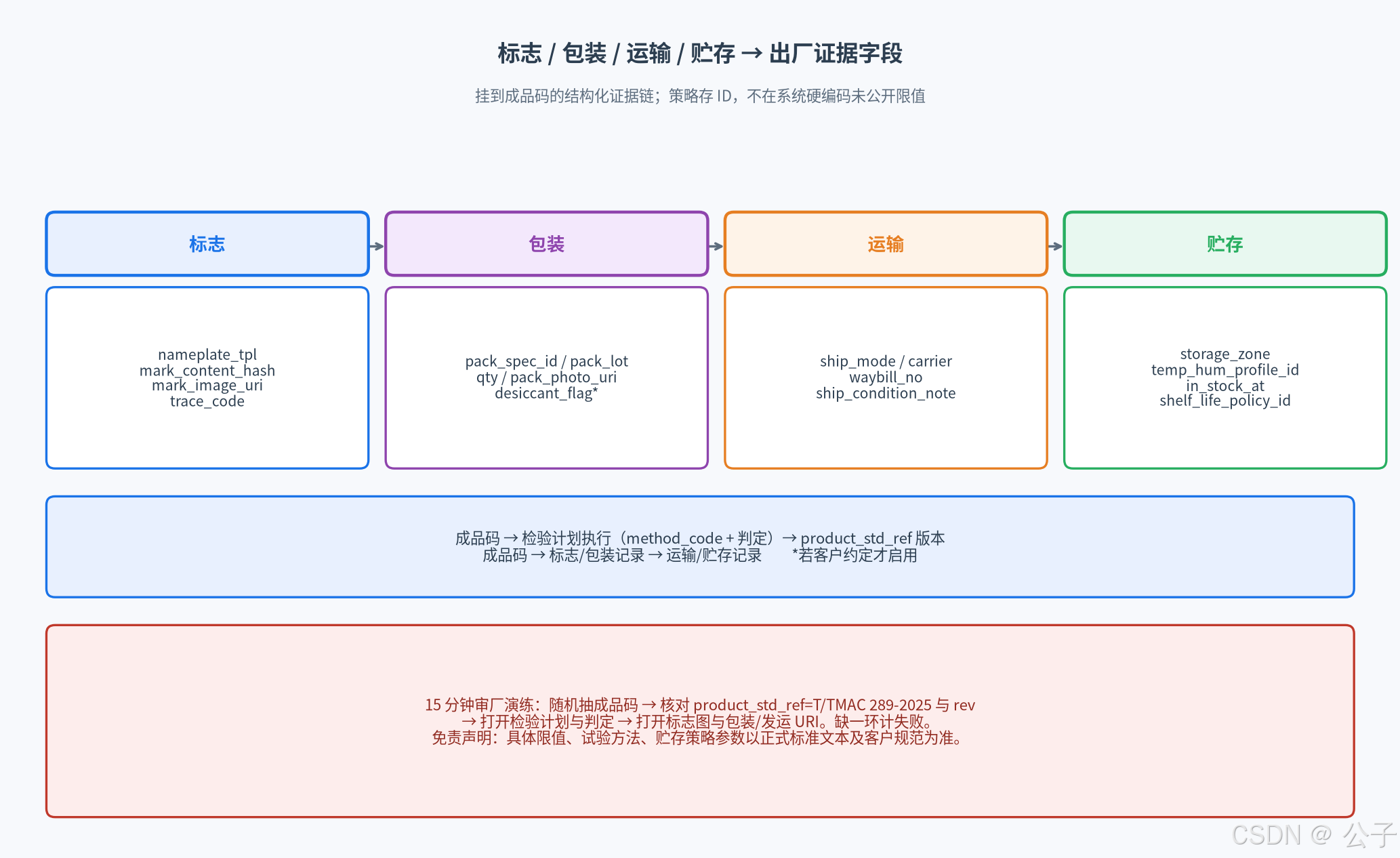

图注：标志→包装→运输→贮存四段证据字段挂到成品码；底部为审厂 15 分钟反查演练。
公开摘要明确包含 标志、包装、运输与贮存。对追溯与出厂模块，建议结构化为出厂包，而不是「最后扫一下入库码」：
| 段落 | 建议字段 | 审厂用途 |
|---|---|---|
| 标志 | nameplate_tpl 、 mark_content_hash 、 mark_image_uri 、 trace_code | 铭牌/标签与系统一致 |
| 包装 | pack_spec_id 、 pack_lot 、 qty 、 pack_photo_uri 、 desiccant_flag （若约定） | 防护与齐套 |
| 运输 | ship_mode 、 carrier 、 waybill_no 、 ship_condition_note | 调拨与到货对账 |
| 贮存 | storage_zone 、 temp_hum_profile_id 、 in_stock_at 、 shelf_life_policy_id | 超期/超环境预警（策略 ID，不编造天数） |
证据链纪律：
- 成品码 → 检验计划执行记录（方法码 + 判定）→
product_std_ref版本； - 成品码 → 标志/包装记录 → 运输/贮存记录；
- 任一环靠口头补齐，整链视为未就绪。
15 分钟演练题（给实施验收用）： 随机抽一个成品高压线束码 → 反查 product_std_ref=T/TMAC 289-2025 与 product_std_rev → 打开当日检验计划与判定结果 → 再打开标志图与包装/发运记录。缺 URI 或版本对不上，计为证据链失败。
五、三方责任矩阵：系统里谁管什么
把近三日团标稿收成一张实施矩阵，避免质量、设备、信息化互相甩锅：
| 责任域 | 标准锚点 | 主责角色 | 系统模块（示意） | 变更单类型 |
|---|---|---|---|---|
| 过程对错 | T/SZECC 等工艺源 | 工艺 + 质量 | 工位闸门 / 过程 SPC | ECN / 工艺变更 |
| 产线能力 | T/CS 119-2025 | 设备 + 工程 | 设备验收 / 参数追溯 | 设备变更 / 复验工单 |
| 成品要求 | T/TMAC 289-2025 | 质量 + 产品工程 | 检验计划 / 出厂证据 | 产品规范变更 |
交叉规则（建议写进帮助页/作业指导）：
- 过程 NG 不得开成品判定「特采」而不留审批单；
- 设备验收过期，相关工位产出不得自动带出「产品合格」结论；
- 产品检验计划未绑定
product_std_rev，禁止打印合格证/发运。
六、落地清单（字段与闸门就绪检查）
- 主数据增加
product_std_ref=T/TMAC 289-2025、product_std_rev、use_condition_profile。 - 与
spec_source（工艺）、equip_std（产线）三轨分表、分审计日志。 - 检验计划模板：技术要求 → 检验项；试验方法 →
method_code；检验规则 →sample_plan_id+judge_gate。 - 行业通行检验大类（电测/绝缘/耐压/外观/密封等）仅作落位，限值与方法以正式文本及客户规范配置。
- 标志包装运输贮存字段齐套，URI 可点开。
- 工单激活条件：三轨引用齐全 + 检验计划已发布。
- 导出包：产品标准版本快照 + 检验执行记录 + 出厂证据 + 隔离事件。
- 免责声明进帮助页： 具体限值与试验方法以正式标准文本及客户规范为准。
写在后面
T/TMAC 289-2025 给 HV 线束提供的是 产品侧技术要求与检验语言；若 MES / 质检 / 追溯只实现工艺公差与产线验收，审厂时仍会卡在「成品按哪份要求验、出厂证据在哪」。把产品标准的公开结构映射成 主数据键 + 检验计划模板 + 标志包装运输贮存证据链，才能与 09-17 工艺字典、09-18 产线闸门拼成完整三层闭环：一边管过程，一边管设备，一边管成品。
参考与口径说明
- 国家数字标准馆等公开条目：T/TMAC 289-2025《新能源汽车高压线束技术要求》（发布 2025-12-18，实施 2025-12-18；归口：中国技术市场协会；适用范围与章节结构据公开摘要：使用条件、技术要求、试验方法、检验规则、标志、包装、运输与贮存；适用于新能源汽车高压线束的生产与制造）
- 来源口径：ndls.cnis.ac.cn / ndls.org.cn / csres.com 等公开详情页摘要
- 电测/绝缘/耐压/外观/密封等：标为 行业通行检验大类，非本标准条款逐条复述
- 与 T/SZECC 001-2026（工艺）、T/CS 119-2025（产线）对照为作者工程分责建议
- 本文讨论通用数据模型与字段设计，不构成对任何商业软件的推荐或推广
具体限值、试验方法与判定准则以正式标准文本及客户规范为准。
