下料剥线别只看长度：线盘批次段、刀具寿命与 MES 首道闸门

楼主：小杉 · 2026-10-08 01:11 · 浏览 205

线束 MES 追溯 首件检验
小杉 楼主

日期：2026-10-07
面向：线束工艺 / 质量工程师、设备工程师、制造信息化（MES）人员

写在前面

10-05 那篇讲客诉退件的 SN 反查时，列过一张各工位字段表，下料 / 剥线那一行只写了 wire_lot、cut_length_meas、strip_len_meas、blade_id 四个字段，并留了一句“下料等工位后续再单独展开”。这一篇就把它展开。

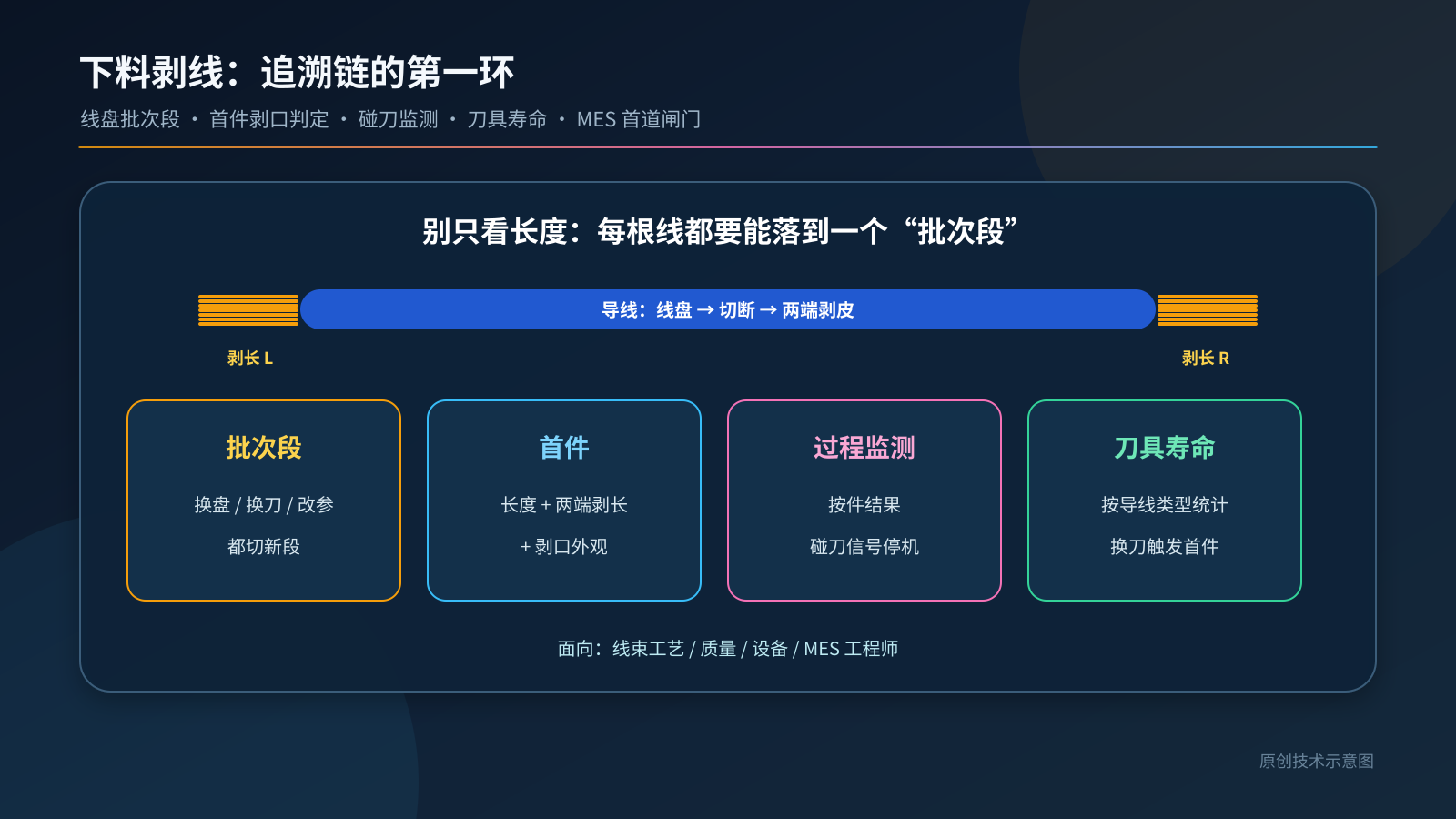

下料是整根线束追溯链的第一环：导线批次从这里进入产品，切断长度和剥皮长度从这里开始影响压接，伤芯从这里埋下隐患。偏偏这一环在很多工厂的 MES 里最薄：

  1. 一个工单只记一个导线批次，中途换了线盘，系统里没有痕迹；
  2. 线盘自带的接头段（供应商在一盘线中间做的接续）没被剔除，混进了成品线；
  3. 首件只量长度，没看剥口断面，伤芯、残留绝缘要到压接甚至电测才暴露；
  4. 刀具换了没人记，刀片磨损导致的剥皮质量下滑，事后圈不出范围；
  5. 设备本地改了参数，MES 下发的长度和实际执行的长度对不上。

本文把这些问题拆成数据模型和六道闸门。文中字段名、阈值、件数、周期均为示例，不是任何标准规定的数值；公差与外观接收等级以图纸和客户规范为准。

一、要求从哪里来（只取公开要点）

来源 公开资料中的要点 对软件的含义
IPC/WHMA-A-620E 第 3 章（目录可见 3.1 剥线、3.2 线芯损伤与端部切口、3.3 线芯变形 / 鸟笼、3.5 绝缘损伤） 目标状态是线芯不被刮伤、切口、切断；允许的线芯损伤以表 3-1 为限，且按 1 / 2 / 3 级逐级收紧；绝缘切口应整齐，不得露出线芯，高等级对绝缘损伤的要求更严 接收等级要作为工单 / 产品主数据字段，首件判定模板按等级切换
IPC/WHMA-A-620E 第 11 章（目录可见 11.1 线缆长度公差、表 11-1） 线长测量与公差有专门章节和表格 长度公差来源要可追溯：图纸、客户规范或标准表格，三者择一并记录
OPC UA for Wire Harness Manufacturing（OPC 40570，v1.0.0） 定义 Cut、Strip 等过程；切断输入含 VerifyWireLength，输出含 ActualLength；剥线输入含 StrippingLengthMonitoring，输出含 ActualStrippingLength；设备在换型时采集对整批有效的验证测量（verification），生产中按件采集监测测量（monitoring） MES 与设备之间可以按“作业 + 规格 + 按件结果”的结构对接，而不是只收一个良品计数

说明： 以上是公开目录、公开解读和公开规范文本的归纳，不摘抄标准原文，条款以正式发行版本为准。

二、数据模型：工单不是最小追溯单位，“批次段”才是

一个下料工单常常跨越多个线盘，中间还可能换刀、遇到线盘接头。如果只在工单上挂一个 wire_lot，客诉反查时只能说“这个工单用过这几盘线”，没法精确到某根线。

建议引入批次段（lot segment）：工单内任何影响追溯的事件（换盘、剔除接头、换刀、参数变更、停机恢复）都切一个新段，每根线只属于一个段。

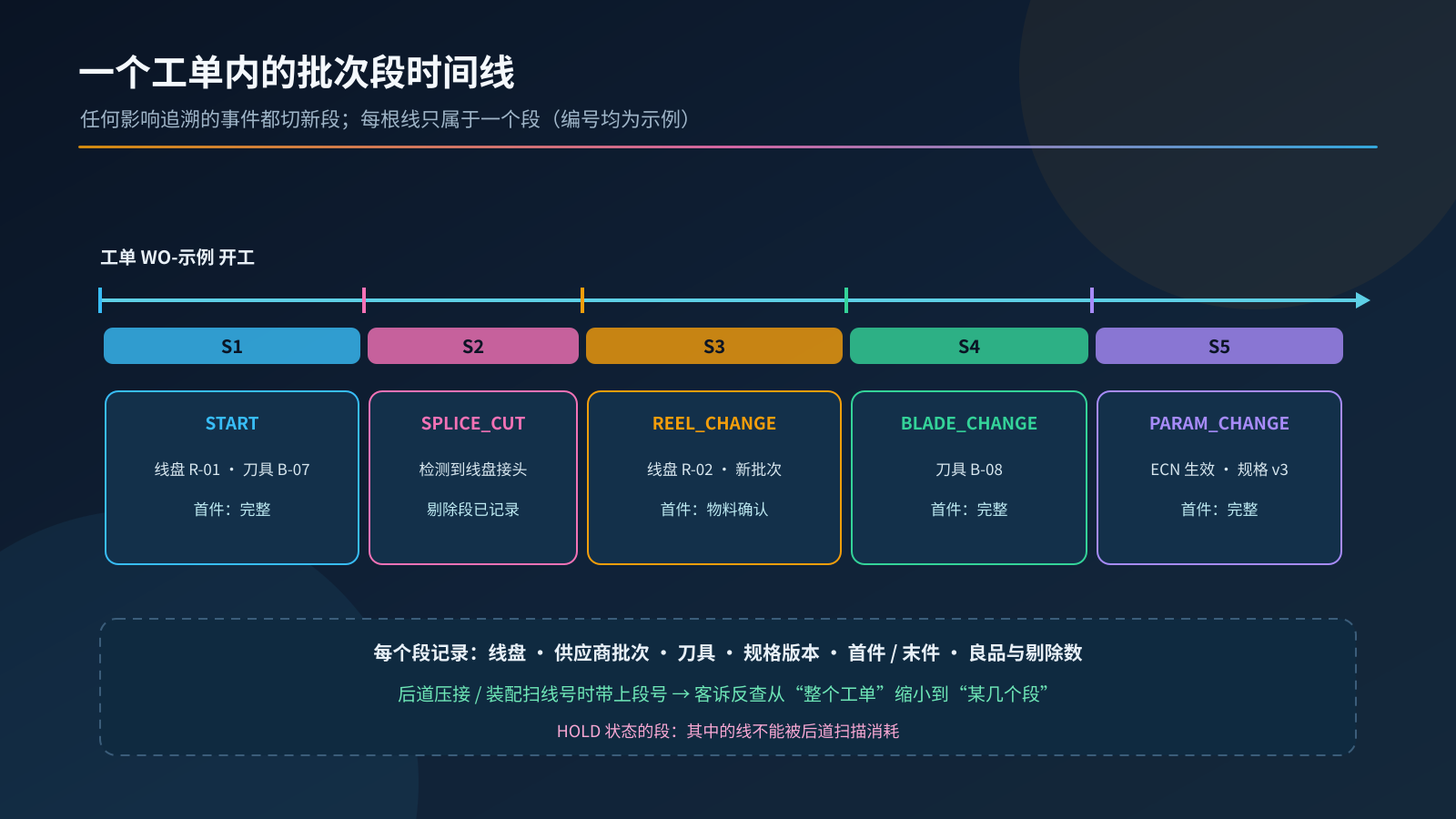

图1：一个工单内的批次段时间线

图1：工单 WO-示例 内，换盘、接头剔除、换刀都会开启新段；每个段有自己的首件或确认记录，SN 反查时可以落到具体段。

-- 示例表结构（字段名为作者建议）
CREATE TABLE cut_segment (
  segment_id      VARCHAR(32) PRIMARY KEY,
  work_order      VARCHAR(32) NOT NULL,
  machine_id      VARCHAR(32) NOT NULL,
  article_spec_id VARCHAR(32) NOT NULL,   -- 下发的规格（含版本）
  spec_version    INT NOT NULL,
  reel_id         VARCHAR(32) NOT NULL,   -- 线盘标签
  wire_lot        VARCHAR(32) NOT NULL,   -- 供应商批次
  blade_id        VARCHAR(32) NOT NULL,
  open_reason     VARCHAR(16) NOT NULL,   -- START / REEL_CHANGE / SPLICE_CUT / BLADE_CHANGE / PARAM_CHANGE / RESUME
  first_piece_id  VARCHAR(32),            -- 需要首件的段必须非空才能放行
  qty_good        INT DEFAULT 0,
  qty_reject      INT DEFAULT 0,
  opened_at       TIMESTAMP NOT NULL,
  closed_at       TIMESTAMP
);

CREATE TABLE cut_piece (
  piece_id        VARCHAR(40) PRIMARY KEY,  -- 线号 + 序号，或设备生成的件号
  segment_id      VARCHAR(32) NOT NULL REFERENCES cut_segment(segment_id),
  length_meas_mm  DECIMAL(8,1),
  strip_l_mm      DECIMAL(5,2),
  strip_r_mm      DECIMAL(5,2),
  acd_hit         BOOLEAN,                  -- 碰刀检测（设备支持时）
  result          VARCHAR(8) NOT NULL,      -- OK / NG
  reject_code     VARCHAR(16),
  produced_at     TIMESTAMP NOT NULL
);

后道压接、装配扫描线号时，把 piece_id（或至少 segment_id）带进成品 SN 的履历。这样 10-05 那篇里的遏制查询，就能从“一个工单”缩小到“一个段”。

三、字段字典

字段 来源 说明
article_spec_id / spec_version MES 下发 线规、颜色、长度、两端剥长、公差、接收等级；版本号必须回传
reel_id / wire_lot / reel_remaining_m 扫码 + 设备计长 线盘标签与供应商批次；剩余长度用于预判换盘
length_nom_mm / length_meas_mm 规格 / 设备或抽检 对应 OPC 40570 Cut 输出 ActualLength
strip_nom_l/r / strip_meas_l/r 规格 / 设备或抽检 对应 Strip 输出 ActualStrippingLength，两端分别记录
blade_id / blade_cycles 刀具台账 + 设备计数 刀具寿命与换刀后首件的依据
acd_hit 设备（支持时） 剥线时刀口接触线芯的检测信号，按件记录
splice_detected 设备（支持时） 线盘接头检测，触发剔除段
first_piece_id / last_piece_id 质检记录 首件、末件的测量与断面判定
operator_id / machine_id 登录 / 设备 人机料法环的基础项

设备是否具备碰刀检测、接头检测、在线剥长测量，取决于具体机型和选配。没有的项，用抽检频次和人工记录补上，但字段要留着，不要因为设备不支持就从数据模型里删掉。

四、六道闸门

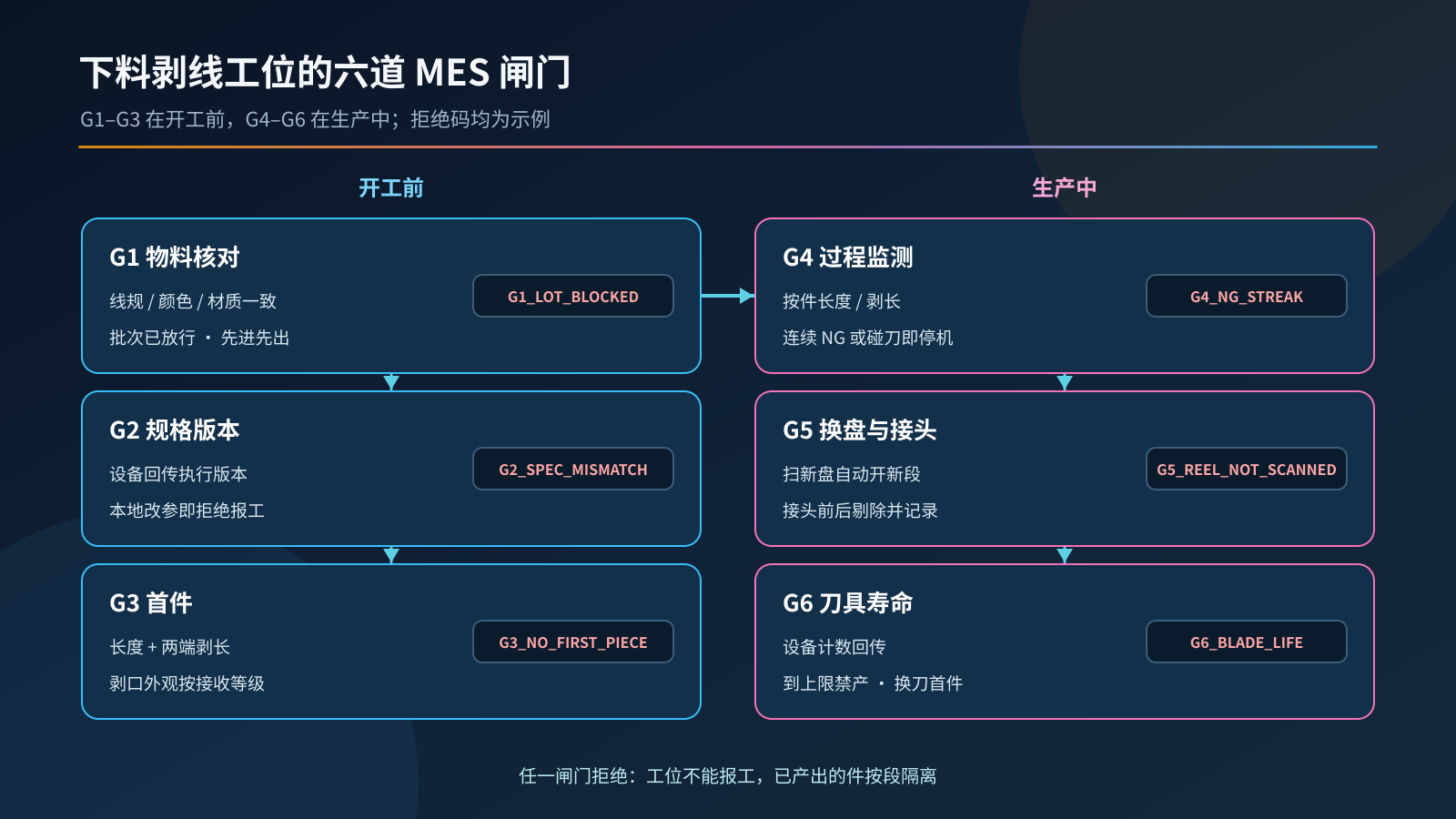

图2：下料剥线工位的六道 MES 闸门

图2：G1–G3 在开工前，G4–G6 在生产中；任一闸门拒绝，工位不能报工，已产出的件按段隔离。

G1 物料核对：扫的线盘对不对

  • 扫线盘标签，核对线规、颜色、材质与 article_spec 一致；
  • 批次状态必须是“已检验放行”，冻结批次、待检批次直接拒绝；
  • 按先进先出给出建议线盘，跳盘需要选择原因；
  • 拒绝码示例：G1_WIRE_MISMATCH、G1_LOT_BLOCKED、G1_FIFO_SKIP_NO_REASON。

G2 规格版本：设备执行的就是下发的

  • MES 下发规格时带 spec_version，设备回传当前执行的版本；
  • 两者不一致，或设备本地参数被修改（设备支持时读取修改标志），拒绝报工；
  • 规格变更（如 ECN）生效时，自动关闭当前段，开新段并要求首件。这一点和 09-22 那篇 ECN 生效闸门是同一条链。

G3 首件：长度之外，一定要看剥口

首件内容建议至少包括：

  1. 切断长度与公差判定；
  2. 两端剥长分别判定；
  3. 剥口外观：线芯有无刮伤、切口、断股，有无散股或鸟笼，绝缘切口是否整齐、有无残留；
  4. 判定按工单的接收等级（2 级 / 3 级）调用不同模板。

触发首件的事件：开班、换型、换盘（可配置为只确认物料）、换刀、参数变更、长时间停机恢复。示例配置：

first_piece_policy:            # 示例
  START:        full           # 长度 + 剥长 + 剥口外观
  PARAM_CHANGE: full
  BLADE_CHANGE: full
  REEL_CHANGE:  material_only  # 只核对物料与长度，不重做外观；高可靠产品可改为 full
  RESUME_AFTER_MIN: 60         # 停机超过 60 分钟（示例）恢复时重做首件

G4 过程监测：按件结果，不只是计数

  • 设备支持按件测量时，逐件回传长度、剥长和碰刀信号（对应 OPC 40570 里的 monitoring）；
  • 不支持时，按频次抽检，抽检结果挂到当前段；
  • 连续 NG 或段内 NG 率超过阈值时停机，示例：连续 3 件 NG，或滑动 200 件内 NG 率超过 1%；
  • 碰刀信号出现时，不能只剔除当件，应按反应计划检查刀具和对中，并对最近一批件做剥口复核（复核件数为示例，按工艺风险设定）。

G5 换盘与接头：每一次都要留痕

  • 换盘必须扫新线盘，系统自动关闭旧段、开启新段，不允许“先做着、后补扫”；
  • 设备检测到线盘接头时，按设定长度剔除接头前后的线段，剔除记录写入当前段；
  • 没有接头检测的设备，依靠来料信息（供应商标注的接头位置或数量）和换盘时的人工检查，必要时缩短抽检间隔；
  • 线盘余量低于阈值时提前提示，避免线尾段被做进产品。

G6 刀具寿命：换刀是追溯事件

  • 刀具建台账，blade_cycles 由设备计数回传；
  • 达到预警值提示，达到上限禁止继续生产（上限按刀具类型和导线材质设定，示例值不具普适性）；
  • 换刀必须扫新刀具编号，系统开新段并触发首件；
  • 刀具寿命统计按导线类型分开，同一把刀切铝线和切铜线的磨损规律不同，混在一起的统计没有指导意义。

五、放行与报工：段关闭时做一次核对

段关闭（换盘、换刀、工单结束）时，系统自动核对：

def close_segment(seg, pieces):
    """示例：段关闭校验"""
    errors = []
    if seg.requires_first_piece and not seg.first_piece_id:
        errors.append("NO_FIRST_PIECE")
    if seg.spec_version != seg.machine_reported_version:
        errors.append("SPEC_VERSION_MISMATCH")
    ng = sum(1 for p in pieces if p.result == "NG")
    if seg.qty_reject != ng:
        errors.append("REJECT_COUNT_MISMATCH")      # 设备计数与按件记录对不上
    if seg.open_reason == "SPLICE_CUT" and not seg.splice_scrap_logged:
        errors.append("SPLICE_SCRAP_NOT_LOGGED")
    if seg.needs_last_piece and not seg.last_piece_id:
        errors.append("NO_LAST_PIECE")
    return ("HOLD", errors) if errors else ("RELEASE", [])

HOLD 的段里的线不能被后道扫描消耗。后道压接扫线号时，系统先查它所属段的状态，这就是“前道 NG 不得开后道”在数据层面的实现。

六、出了问题怎么圈范围

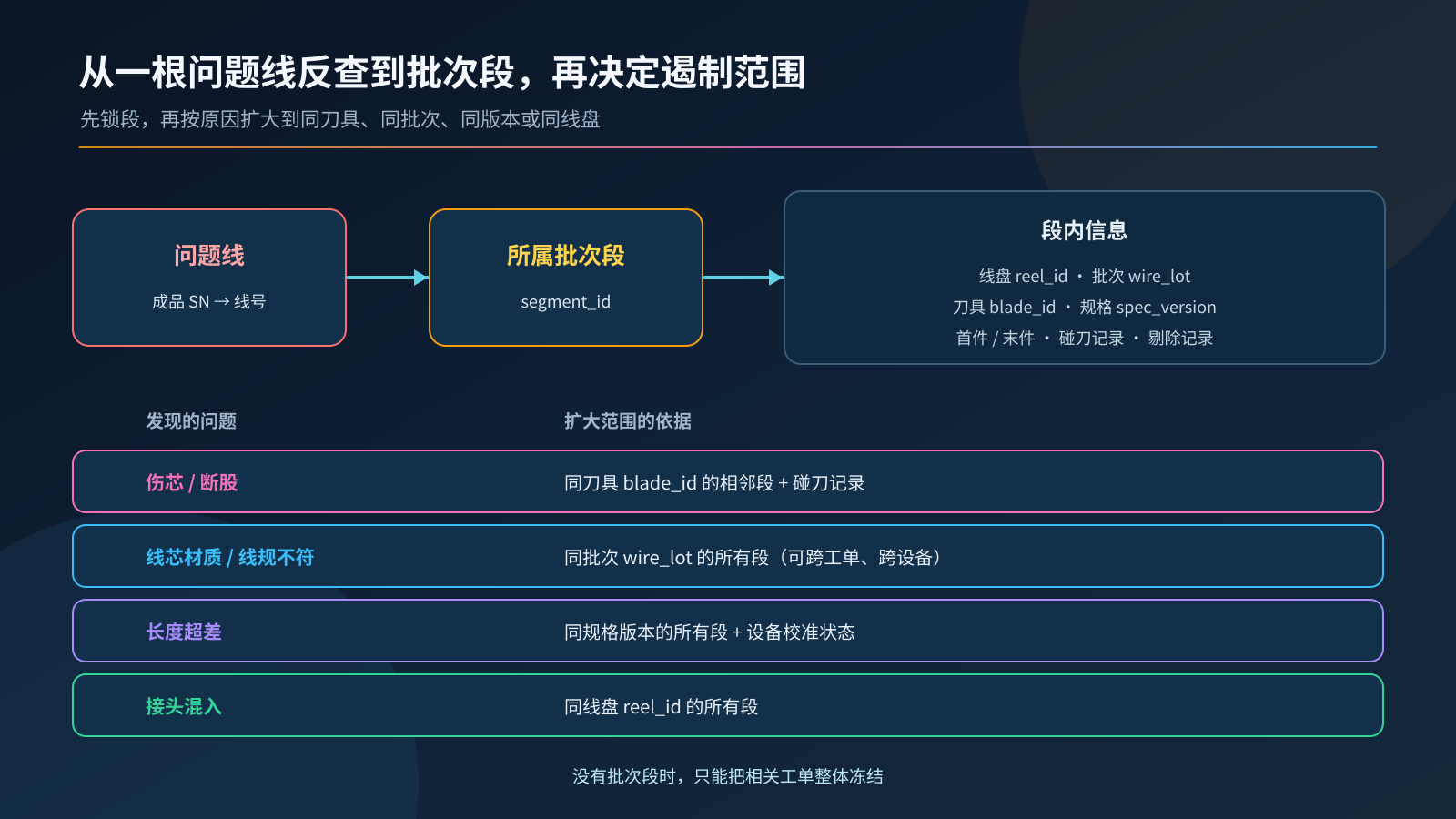

图3：从一根问题线反查到批次段，再决定遏制范围

图3：客诉或后道发现伤芯时，先定位到段，再按原因决定扩大到同线盘、同刀具还是同规格版本。

发现的问题 首先锁定 扩大范围的依据
伤芯、断股 所在段 同 blade_id 的相邻段；碰刀记录
线芯材质 / 线规不符 所在段 同 wire_lot 的所有段（可能跨工单、跨设备）
长度超差 所在段 同 spec_version 的所有段；设备校准状态（见 10-06 量具篇）
接头混入 所在段 同 reel_id 的所有段

批次段做好了，遏制范围通常能从“整个工单”缩小到“某几个段”；没做的话，只能把相关工单整体冻结。

七、上线顺序建议

  1. 先做 G1 和 G5：线盘扫码与换盘开段，成本最低，追溯收益最大；
  2. 再做 G3 首件模板：把剥口外观判定按接收等级固化；
  3. 然后接设备数据：先接规格版本回传（G2），再接按件结果（G4）；有条件时按 OPC 40570 的结构对接；
  4. 最后做刀具寿命（G6）和段关闭校验，并把 segment_id 贯通到成品 SN 履历。

八、检查清单

  • 工单内每次换盘、换刀、参数变更、停机恢复都会开新段
  • 每根线能查到所属段，段能查到线盘、批次、刀具、规格版本
  • 首件包含长度、两端剥长和剥口外观，判定按接收等级切换
  • 设备执行版本与下发版本一致才能报工
  • 线盘接头有检测或替代措施，剔除记录可查
  • 刀具寿命按导线类型统计，换刀触发首件
  • HOLD 段的线在后道无法被扫描消耗
  • 客诉反查可以落到段，并能按线盘、刀具、版本扩大范围

参考资料

  1. IPC/WHMA-A-620E Requirements and Acceptance for Cable and Wire Harness Assemblies（公开目录）
  2. OPC Foundation：OPC UA for Wire Harness Manufacturing（OPC 40570）v1.0.0
  3. EMS Handbook：Wire Preparation: Single Conductor Processing（剥线缺陷类型的公开归纳）
  4. 本系列前文：09-22 ECN 生效闸门、10-05 客诉退件 SN 反查、10-06 量具校准与 MSA
